Mạch điều khiển chênh áp suất

Đặc điểm:

Mạch điều khiển van rũ bụi chênh áp: 10 cổng, 12 cổng, 24 cổng, 30 cổng nhập khẩu nguyên chiếc SWILSON- Hàng chất lượng cao Thượng Hải (Shanghai)

Với ưu điểm độ bền cao giá cạnh tranh SWILSON là sản phẩm được tin dùng tại Việt Nam nhiều năm qua

Gọn dễ bố trí vào tủ điều khiển và dễ lắp đặt

Hiển thị LED

Chế độ cài đặt bằng nút vặn đơn giản

Chế độ chênh áp suất thời gian thực (Real time):  (Buồng khí dơ/Buồng khí sạch)

Thông số kỹ thuật mạch điều khiển chênh áp: MCS- 6CSD-12D/ 24D/30D, MCS- 6CSD-12A/ 24A/30A

Điện áp vào 220VAC/ Ra 220VAC hoặc 24VDC

Cấp bảo vệ IP65, Hộp đựng bằng Nhôm đúc

Số cổng điều khiển 1-30 hoặc lớn hơn

Pulse width (Thời gian xả 1 van): 1- 9999 (x0.01s)

Pulse interval (Thời gian giãn cách giữa 2 van): 1- 9999 (x1s)

Cycle interval (Thời gian bắt đầu lại chu kỳ): 1- 9999 (x1s)

Number of pulse valves (Số van cần điều khiển theo khoang):

Chamber (Số khoang của hệ thống lọc bụi thực tế)

Poppet of valve (Cylinder): Số xi lanh đóng mở khoang

Differential pressure range (Dãy áp suất ) ： 0-10kPa

DP Start = Differential Pressure Start ( Áp suất chênh bắt đầu chạy theo chu trình cài):  Thường 750pa

DP Stop = Differential Pressure Stop ( Áp suất chênh bắt đầu dừng chu trình chạy): Thường 350pa

DP Protection = Áp suất bảo vệ: Thường cài 2000pa

RS485: Cổng giao tiếp

Diot Out: Cổng điều khiển ngoài

Start up fanuction: 1-4 (4 là chương trình chạy chế độ chênh áp suất)

Trên là những thông số chính của mạch chênh áp chúng tôi cung cấp

Lưu ý: Thông số và thiết kế của NSX có thể thay đổi mà không báo trước

Lợi ích của hệ lọc thiết kế theo kiểu chênh áp suất?

Ưu điểm:

Do không phải hoạt động liên tục nên tiết kiệm khí nén, tiết kiệm điện

Túi lọc bụi có tuổi thọ dài hơn

Không cần quạt hút có công suất lớn như online

Nhược điểm:

Chi phí đầu tư ban đầu sản xuất hệ thống lọc bụi sẽ tốn kém hơn phần cơ khí và thiết bị kèm theo

Mạch chênh áp suất có giá thành cao hơn mạch online, offline

Làm thế nào để kết nối và cài đặt hệ lọc bụi chênh áp suất?

Trước hết cần xác định các thông số đầu vào của hệ lọc: Số buồng lọc ( Chamber), Số Xi lanh, Số van rung rũ mỗi buồng (Pulse valve of chamber)

Đấu nối dây điều khiển xi- lanh và van rũ bụi vào mạch, theo sơ đồ HDSD đính kèm mạch đảm bảo chuẩn xác. Ngoài ra cần kết nối dây khí nén buồng khí sạch vào dây khí màu xanh và buồng khí dơ vào dây màu đỏ theo mặc định của mạch. Các tiếp điểm ngoài (Diot out) đấu nối nếu cần

Điện áp của Pulse Valve ( Van rũ- giũ bụi 220V hay 24V) Để đặt mua đúng mạch cần. Cần cấp điện nguồn cho mạch 220VAC

Loại túi vải là gì PE, PPS, NOMEX, PTFE,...có phủ màng PTFE hay không, thông số lọc vải như thế nào

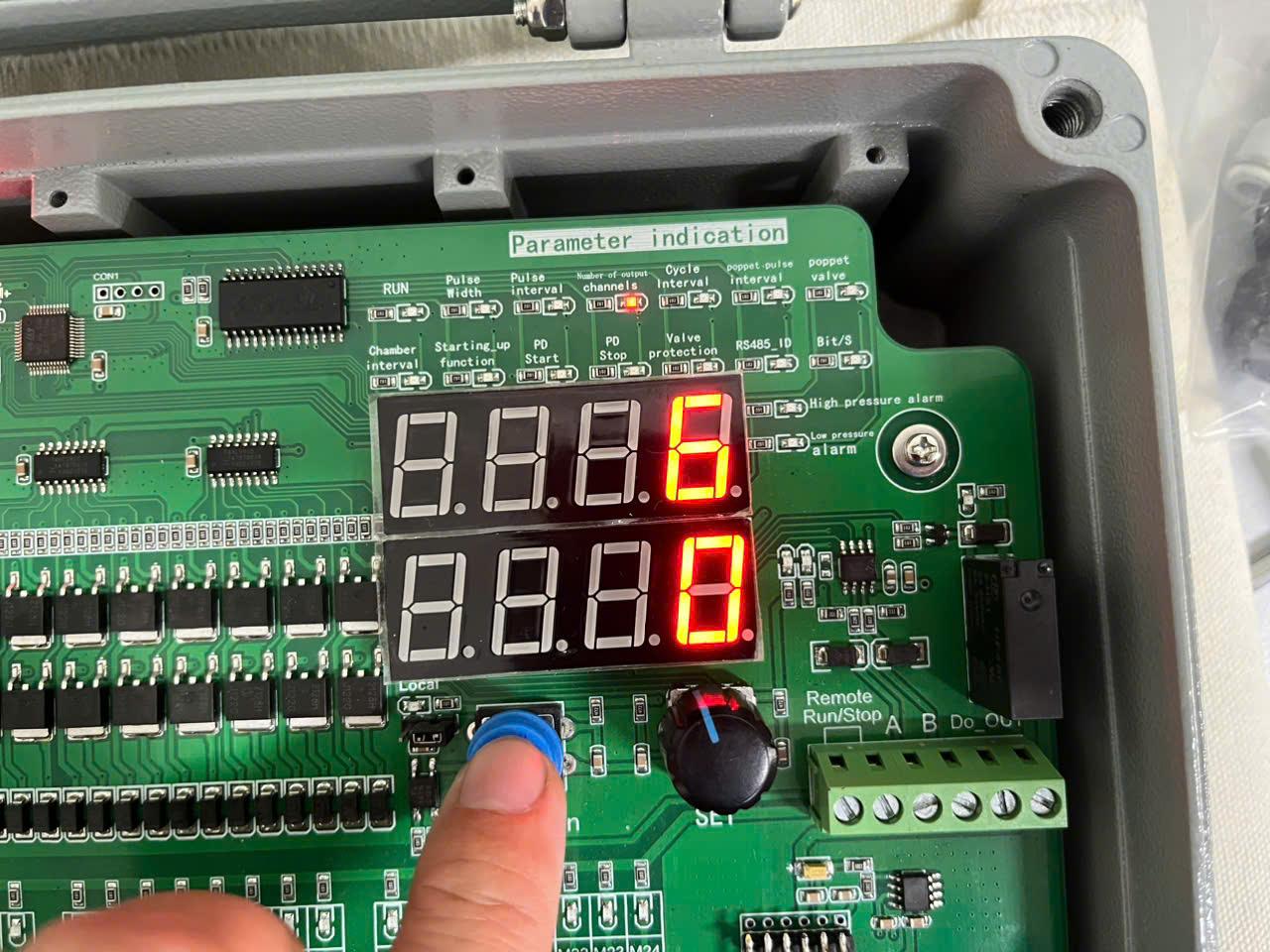

Bước điều chỉnh tham số trên mạch chênh áp: Cần bật nguồn điện cấp cho mạch lên. Sau đó cài đặt các thông số bằng cách nhấn vào nút FANUCTION di chuyển vị trí các thông số và vặn nút tròn đen để tăng giảm tham số (Xem các giá trị phần trên)

Đánh giá kết quả hoạt động thực tế và điều chỉnh lại theo nhu cầu

Trong quá trình sử dụng lâu ngày, hệ số lọc của vải thay đổi hoặc nồng độ bụi, lưu lượng bụi tăng lên,...chúng ta cần cài đặt lại thông số để đảm bảo yêu cầu hoạt động hiệu quả nhất

Mọi thắc mắc hãy liên hệ Chúng tôi nhận thêm tư vấn chi tiết

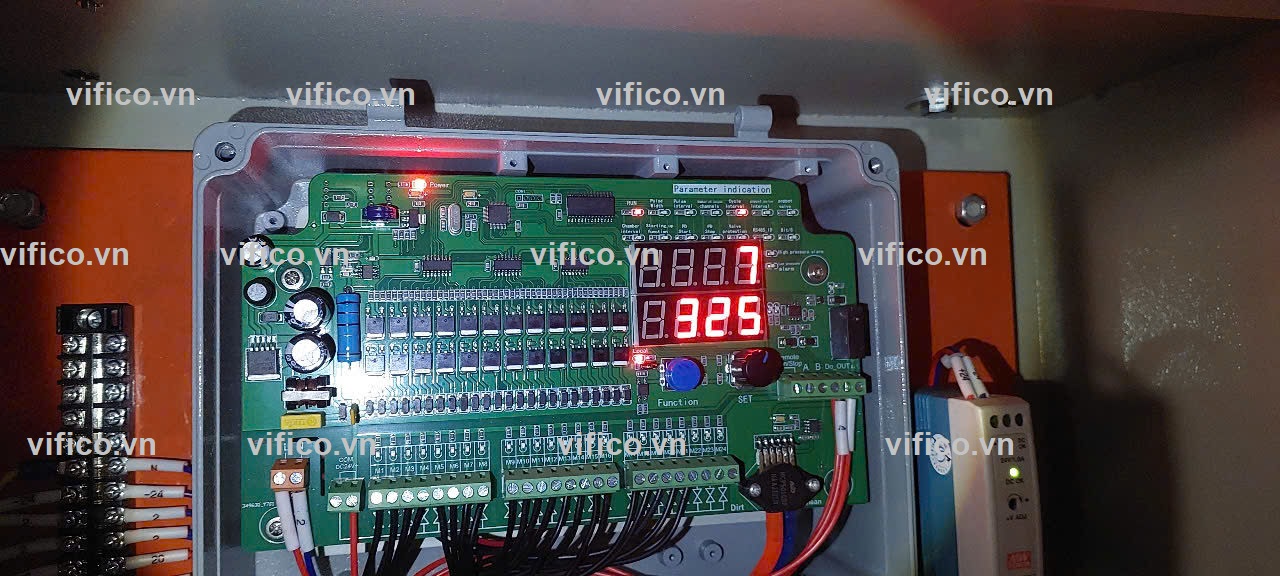

Hình ảnh thực tế dự án sử dụng:
